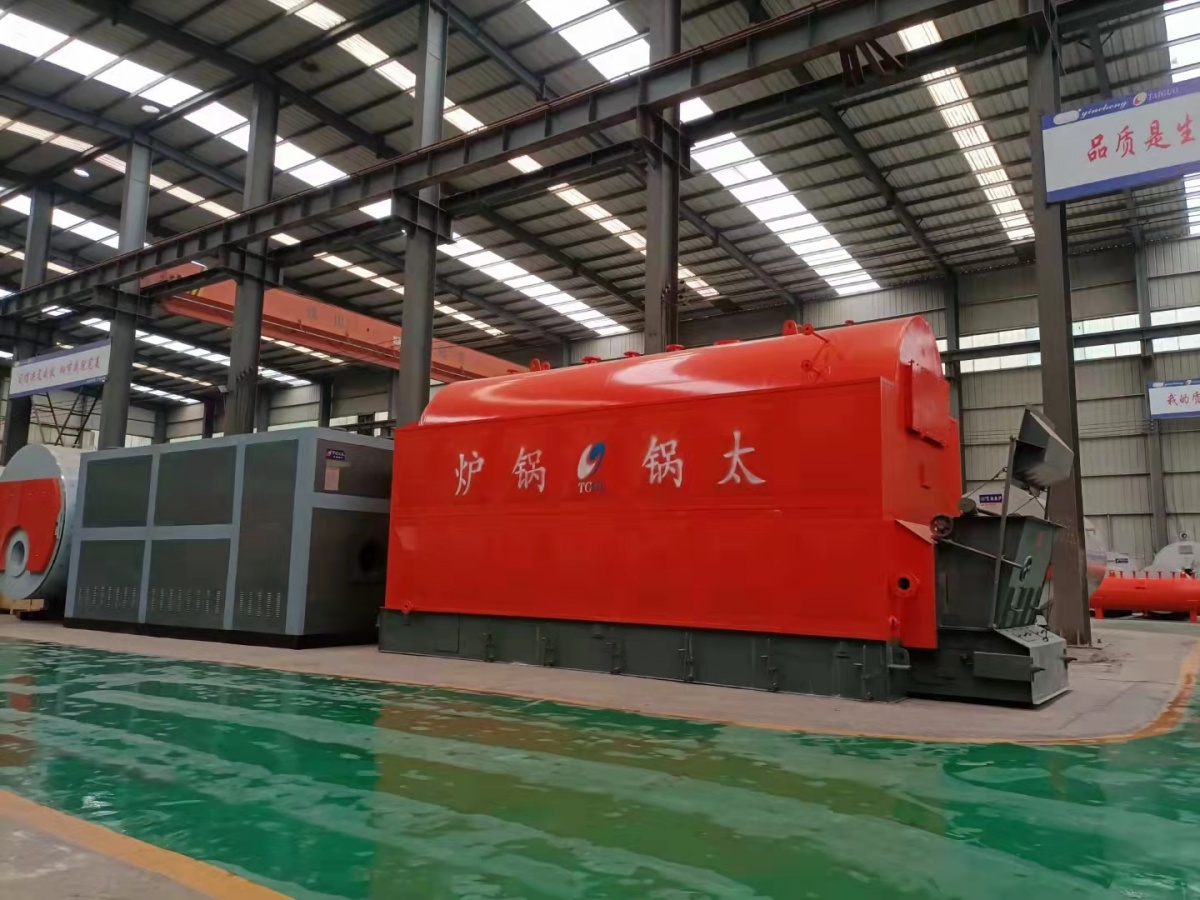

太鍋DZH生物質臥式蒸汽鍋爐，是一種臥式三回程水火管混合式鍋爐，在鍋筒內布置螺紋煙管。爐膛左右二側裝有光管水冷墻。采用輕型活動爐排、人工加料，配有鼓風機、引風機進行機械通風。該爐前后拱采用新型的節能技術爐拱。燃料撒落到爐排上，進入爐膛燃燒后，火焰經過后拱折射向上通過本體兩側燃燼室折向轉到前煙箱，再由前煙箱折回鍋內管束，通過后煙箱進入省器，然后引風機抽引通過煙道**煙囪排向大氣。

DZH生物質鍋爐兩側布置水冷壁構成爐膛及對流煙道，鍋筒內布置有單回程螺紋煙管，有更大的燃燒空間和足夠的高度，使燃料在爐膛內有充足的燃燒時間，尾部有鑄鐵省器。爐膛內采用水冷整澆的前拱、后拱。前拱為階梯形，后拱為人字形，使拱的覆蓋率接近85%，有利于煙煤的燃燒。采用大塊式鏈條爐排實現機械式燃燒。配鼓引風機進行機械通風，在爐膛內一定高度分層布置有足夠的二次風，并配以出渣機實現機械出渣，控制監測儀表齊全。

鍋爐蒸汽壓力自動調節系統：鍋爐蒸汽壓力自動調節系統控制系統進入上班狀態，在滿足燃燒的必要條件時：鍋內蒸汽壓力高于或等于設定的壓力上限值時，控制系統輸出停止信號。直**停止引風機。

鍋爐蒸汽壓力自動調節系統：鍋爐蒸汽壓力自動調節系統控制系統進入上班狀態，在滿足燃燒的必要條件時：鍋內蒸汽壓力高于或等于設定的壓力上限值時，控制系統輸出停止信號。直**停止引風機。

給水自控：系統上班和正常工作時，啟動給水泵水泵工作，水位差壓變送器檢測出水位信號，保持鍋筒水位穩定。保證蒸汽的品質。水位調節儀表顯示鍋爐水位。

手動控制：也可通過控制面板上手動輕觸鍵對水泵等進行手動控制。

故障報警及保護

本控制系統能實時監測蒸汽鍋爐當前工況，進行實時而又全面的智能故障識別與處理。該控制系統能夠實時診斷與處理下列故障：

蒸汽壓力極高保護：鍋內蒸汽超壓時，控制系統立即進入連鎖，并聲光報警，屏幕顯示;蒸汽壓力極高。故障消除后按復位鍵解除連鎖。

鍋內缺水保護：鍋爐因水泵故障或其他原因出現水位極低故障時，控制系統立即關閉引風機電源，進入連鎖，并聲光報警，屏幕顯示水位極低。故障消除后按復位鍵解除連鎖。

鍋爐水位超高：鍋內水位高于上限警戒水位時，聲光報警。提示鍋內水位超高限，顯示屏提示排水。故障消除后自動恢復，停泵不停爐。

水泵電機過載：水泵電機過流時熱繼動作，切斷水泵電機電源，停水泵，由硬件實現。

停電故障：當電源發生停電故障時，控制系統立即關閉發生停電故障的機柜內所有設備電源。電源恢復，該機柜自動處于下班狀態，需重新開機上班，啟動各設備，以保證設備安全。
